Классификация регуляторов скорости вращения вентиляторов

Ни одно промышленное предприятие, многоквартирный дом или общественное здание не обходится без системы вентиляции. От скорости вращения вентилятора зависит мощность входящего или исходящего воздушного потока. Когда нет необходимости интенсивного воздухообмена, а требуется только поддерживать свежесть и здоровую атмосферу в помещении, контролировать режим работы вентиляционного устройства можно при помощи автоматики. Электронные регуляторы хода классифицируются по разным признакам.

Виды регуляторов вращения

Регулятор – устройство управления оборотами электрического двигателя. По принципу регулирования скорости они делятся на следующие виды:

• тиристорный – с полупроводниковым элементом тиристором, работающим по принципу выключателя;
• симисторный – с компонентом, проводящим ток в двух направлениях;
• частотный – с преобразователем частоты (напряжения) электрического тока.

Также они могут классифицироваться и по количеству фаз в цепи. В однофазных вентиляторах с тиристорным регулятором хода скорость вращения изменяется за счет увеличения или уменьшения напряжения, подаваемого на прибор.

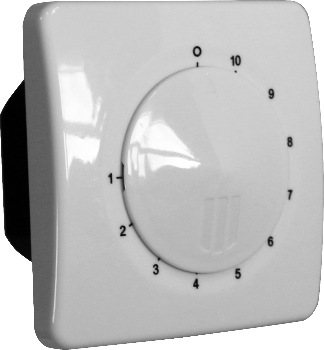

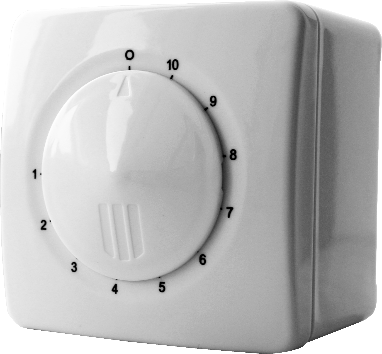

Для внутреннего монтажа	Для накладного монтажа

Если в вентилятор установлен однофазный асинхронный мотор, то для автоматической регулировки скорости берется симисторный регулятор. В них напряжение изменяется косвенным способом – обходом синусоиды напряжения. Электронная плата таких устройств имеет простую конструкцию, потому отличается малыми размерами.

Частотный же дозирует подаваемую на двигатель электрическую энергию, за счет чего осуществляется контроль скорости вращения. Этот тип прибора используется преимущественно на вентиляторах с трехфазным двигателем.

Регулирующие устройства различаются также по принципу регулирования хода:

• Позиционный. Самый распространенный тип рассматриваемого оборудования со ступенчатым принципом регулирования. Он относится к автоматике прерывного действия. Наиболее известны пользователям 2-позиционные регуляторы с позициями «вкл.», «выкл.».
• Пропорциональный. Так называются приборы скоростного режима с ручкой, смещаемой пропорционально регулируемой величине. Достоинство – в быстродействии. То есть регулируемую величину изменить от минимального значения к максимальному можно за очень короткое время.
• Интегральный. В таком оборудовании реализуется принцип прямой пропорциональной зависимости между скоростью изменения положения ручки и скоростью вращения двигателя. Преимуществом этого типа является способность четко удерживать заданный уровень вращения.
• Дифференциальный. Регулятор можно назвать обратным интегральным, так как принцип работы основан на зависимости скорости вращения от движения регуляционной ручки.
• Пропорционально-дифференциальный. В отличие от предыдущих типов оборудования, работающих по линейным законам (то есть имеющих линейные фильтры для борьбы с различного рода помехами), в пропорционально-дифференциальных устройствах заложен принцип интегральных изменений. То есть изменению одновременно подвергается и регулируемая величина (напряжение), и скорость изменения этой величины.
• Пропорционально-интегрально-дифференциальный. Комбинированный тип, в котором осуществлен принцип работы пропорциональных устройств, но также присутствуют факторы, связанные с интегралом и скоростью изменений в регулируемой величине. Преимущества регуляторов трех типов объединены в одном приборе.

Рассмотренные виды регуляторов устанавливаются в вентиляционное оборудование, кондиционеры, другие приборы с электрическим двигателем. Важно заранее изучить тип устройства в выбранной модели, чтобы знать его эксплуатационные характеристики и представлять степень удобства в управлении.
