Классификация и особенности воздуховодов для вентиляции

Классификация и особенности воздуховодов для вентиляции

Воздуховоды – это инженерные коммуникации, благодаря которым воздух поступает и выводится из помещений. Существует классификация воздуховодов, позволяющая идентифицировать эти коммуникации и подбирать оптимальный вариант для конкретных условий использования.

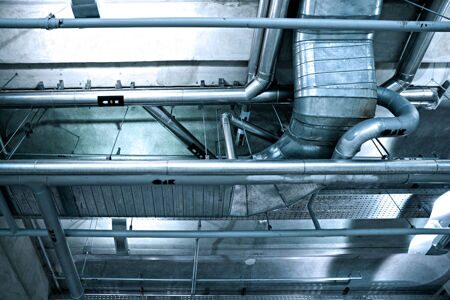

Типы воздуховодов Особенности воздуховодов

Классификация по особенностям конструкции

По конструктивному исполнению можно выделить три типа воздуховодов:

  1. Из стального листа, свернутого в трубу и зафиксированного при помощи продольного шва (прямошовные). Эти модели также называют фальцевыми. Длина одного воздуховода обычно равна 125 см, а толщина стального листа находится в пределах 0,55-1,2 мм.
  2. С приваренными внахлест стыками (спирально-сварные). Бывают любой длины, но толщина стали должна быть не меньше 0,8 мм.
  3. С фальцевыми швами (спирально-навивные). Эти воздуховоды изготавливаются их холоднокатаной стали толщиной 0,5-1 мм. Также их производят из оцинкованной ленты. Продукция получается очень прочной при любой длине. Иногда ее называют замковой.

Все перечисленные модели могут выпускаться с круглым, прямоугольным или овальным сечением. Круглые трубы отличается повышенной герметичностью и лучше пропускают воздух. Они мало весят и легко устанавливаются. Эти воздуховоды монтируются на заводах, в гипермаркетах и коммерческих зданиях.

Классификация воздуховодов Виды воздуховодов для вентиляции Виды воздуховодов

Прямоугольные модели тоже мало занимают места и хорошо вписываются в многоквартирные и частные дома. Овальные воздуховоды отличаются повышенной жесткостью и хорошей проходимостью воздуха. Их монтируют в промышленных и жилых зданиях.

Различия по материалу изготовления воздушных каналов

Для изготовления воздуховодов используются следующие виды сырья:

  1. Нержавейка или другие сорта стали с цинковым покрытием. Эти материалы не окисляются, не боятся высокой температуры и давления. Стальные воздуховоды устанавливаются в помещениях с высокой влажностью и в промышленных цехах.
  2. Металлопластик, состоящий из двух металлических листов, между которыми расположен полимер. Этот материал отличается высокой прочностью, эластичностью, малым весом и привлекательным внешним видом.
  3. Пластик – мало весит, обеспечивает полную герметичность и не боится щелочных и кислотных сред. Пластиковые воздуховоды устанавливаются на химических и фармацевтических предприятиях.

Типы воздуховодов по способу соединения

При сборке вентиляционной системы приходится соединять воздуховоды друг с другом для получения разветвленной сети.

Тип соединение воздуховодов Соединение воздуховодов

Соединения бывают следующих видов:

  1. Фланцевого типа с отверстиями под болты. Перед фиксацией фланцев нужно разместить уплотнитель между двумя воздуховодами.
  2. Бесфланцевого типа. В этом случае закрепление происходит при помощи тонкого листового металла и реек.
  3. Со сварным типом фиксации. Сварка требует больше времени на монтаж, чем фиксация фланцев или реек. Также сварной способ не подходит для производственных цехов, потому что на предприятиях регулярно проводится профилактика вентиляции с разборкой воздуховодов.

Классификация по степени жесткости конструкции

Самой высокой прочностью обладают жесткие виды воздуховодов для вентиляции в форме сплошных коробов. Эти модели легко устанавливать в просторных помещениях. Если же требуется гибкость, малый вес, простота модификации и обслуживания, лучше выбрать гибкие воздуховоды, например, модели спирально-навивного типа.

В многоквартирных жилых зданиях чаще всего монтируют полужесткие системы из алюминия и стали. Они легко вписываются в нестандартную планировку. Но важно помнить, что любой тип этой продукции должен быть сертифицированным. В противном случае не стоит ожидать высокого качества и безопасности эксплуатации от заказанного изделия.
